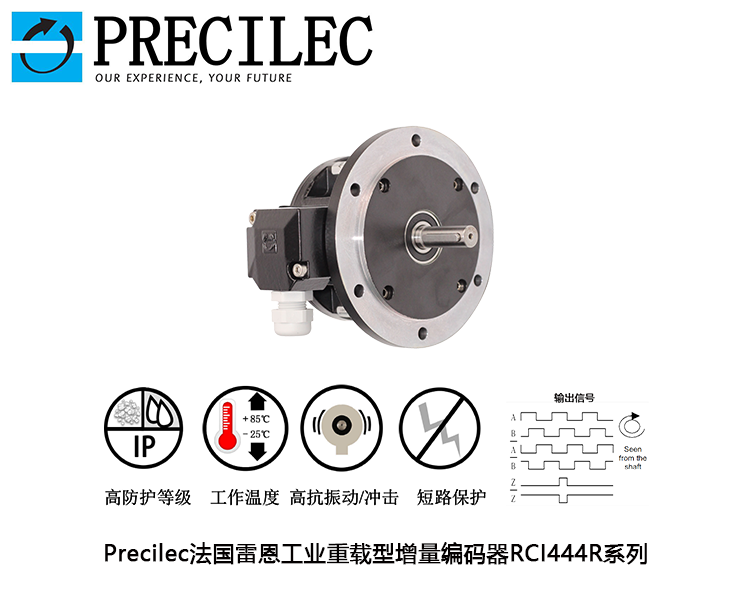

Precilec法國雷恩工業重載型增量編碼器RCI444R系列

Precilec法國雷恩工業重載型增量編碼器RCI444R系列，是精密光學的增量編碼器；專為在工業中精確測量轉速和旋轉軸位置的應用環境而設計:比如鋼鐵行業，工程機械，機床、電機驅動等…；他們使用微分光學測量和比率處理的信號，以最小化溫度和光二極管老化的影響，大幅延長了編碼器的使用壽命；使用通用互補的推挽輸出接口和更大的電源電壓范圍，使他們非常容易與大多數高噪聲抗干擾的電子控制單元連接。

主要特點：

?軸實心軸      ?7mm和?11mm

?法蘭直徑      115mm

?固定標準      RE0444法蘭

?外殼             鋁合金

?軸                 不銹鋼

?脈沖              1024或2048<標準,所有其他要求

?輸出信號        A、B、Z、/A、/B、/Z

?連接方式         徑向電纜，M23 (CW>或MS310

?工作溫度范圍    - 25°C / + 85°C

電氣參數：

?供電電壓          4.5-30vdc與反極性保護

?空載電流          100 mA@4,5V , 25 mA@24V

?輸出信號           互補推挽 ( 短路保護， 7272) RS422 兼容 5v 電源電壓

?最大輸出頻率     300 Khz

?最大負載電流     20mA

EMC                    符合 EN 61000-6-2 和 EN 61000-6-4 標準

機械參數：

?最高持續轉速     10000rpm

?啟動扭矩            ≤0.5 N.cm

?軸慣性                70 gr.cm2

?重量                    700g

?防護等級             IP65 (軸端), IP64(外殼)

?最大沖擊             30g, 11ms (IEC 68-2-27)

?最大震動             10g, 10- 2000hz (IEC 68-2-6）
