選擇增量編碼器時，需要考慮哪些技術指標？

文章來源：上海開地電子有限公司發布時間：2025/04/29    點擊數：
      選擇增量編碼器時，需要考慮分辨率、精度、響應頻率、輸出信號類型等多個技術指標，以下是詳細介紹：

一、編碼器的分辨率
      編碼器分辨率是什么?指編碼器每轉一圈所產生的脈沖數，通常用線數（PPR）來表示。例如，一個編碼器的分辨率為 1000PPR，意味著它每轉一圈會產生 1000 個脈沖。
      分辨率越高，對旋轉角度的測量就越精確，能夠檢測到更小的角度變化。在需要高精度位置控制或速度測量的應用中，如數控機床、機器人等，通常需要選擇高分辨率的增量編碼器。

二、編碼器的精度
       編碼器的精度是什么？表示編碼器測量結果與真實值之間的接近程度，通常以角度誤差或線性誤差來衡量。
       高精度的編碼器能夠提供更準確的位置和速度信息，對于保證系統的性能和穩定性至關重要。在一些對精度要求極高的應用，如航空航天、精密儀器制造等領域，需要選擇精度高的增量編碼器。

三、編碼器響應頻率
       編碼器響應頻率是什么？指編碼器能夠準確響應的最高信號頻率，通常以 Hz 為單位。它決定了編碼器在高速旋轉時能夠正常工作的能力。

如果應用中涉及到高速旋轉的物體，如高速電機、離心機等，就需要選擇響應頻率高的增量編碼器，以確保在高轉速下仍能準確測量轉速和位置，避免信號丟失或錯誤。

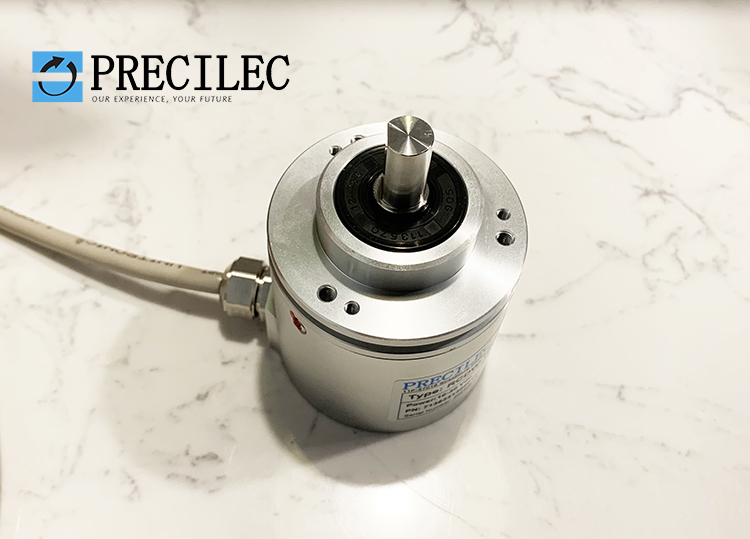

增量編碼器

四、編碼器的輸出信號類型
       編碼器的輸出信號類型是什么？常見的增量編碼器輸出信號有 TTL、HTL、RS422、正弦波等類型。不同的輸出信號具有不同的電氣特性和適用范圍。
       TTL 信號適用于短距離傳輸和高速應用；HTL 信號抗干擾能力強，適用于惡劣環境；RS422 信號適合長距離傳輸；正弦波信號則常用于高精度測量系統。需要根據具體的應用場景和與其他設備的接口要求來選擇合適的輸出信號類型。

五、編碼器的工作電壓
       編碼器的工作電壓是什么？編碼器正常工作所需的電源電壓。常見的工作電壓有 5V、12V、24V 等。
       選擇的編碼器工作電壓應與系統的電源電壓相匹配，否則可能導致編碼器無法正常工作或損壞。

六、編碼器防護等級
      編碼器的防護等級表示編碼器對外部環境的防護能力，通常用 IP（Ingress Protection）等級來表示。例如，IP67 表示編碼器防塵等級為 6 級（完全防止灰塵侵入），防水等級為 7 級（在一定壓力下，可確保長時間浸入水中不受影響）。
      在惡劣的工業環境中，如粉塵多、潮濕或有腐蝕性氣體的場所，需要選擇防護等級高的編碼器，以保證其可靠性和使用壽命。

七、編碼器的機械安裝方式
      編碼器的機械安裝方式包括軸型、軸套型、夾緊法蘭型、同步法蘭型等多種安裝方式。
      需要根據實際的安裝空間和設備結構來選擇合適的安裝方式，確保編碼器能夠牢固安裝并與旋轉軸準確連接，以避免因安裝不當導致測量誤差或設備損壞。

八、編碼器的使用壽命
      編碼器使用壽命是指編碼器在正常工作條件下能夠穩定運行的時間或轉數。
對于一些長期運行的設備，如工業生產線中的電機、電梯等，需要選擇使用壽命長的編碼器，以減少維護和更換的頻率，降低成本。
