卡倫CARLEN磁致伸縮位移傳感器在步進式加熱爐的應用

步進式加熱爐是一種靠爐底或水冷金屬梁的上升、前進、下降、后退的動作把料坯一步一步地移送前進的連續加熱爐。

它是靠專用的步進機構，按照一定的軌跡（通常是矩形軌跡）運動，使爐內的鋼料一步一步地前進。

步進式加熱爐的重要的特點：鋼料在爐內靠步進梁上、下往復運動而移動，各鋼料之間有一定間隔，鋼料可以四面受熱，熱效率高，加熱時間短，氧化鐵皮少，脫碳可能性小，不會產生粘鋼，鋼料表面不會產生劃傷，有利于消除黑印，提高加熱質量。

在自動化控制方面，要檢測步進梁的升降移動缸和水平移動缸的精確位置，所以對傳感器的要求不僅僅是分辨率高，還需要有較小的誤差，也就是高的精度；如此同時，因為步進式操作，對檢測的傳感器的使用壽命有較高的要求；鋼鐵加熱環境，本身對溫度的耐受性有較高的要求，高溫使用環境，相應的要求傳感器要有較大的溫度耐受范圍。

結合步進式加熱爐的特點，如何解決傳感器的高精度，高分辨率，更高的使用壽命，更大的溫度耐受范圍，我們做了個產品的橫向和縱向比較。

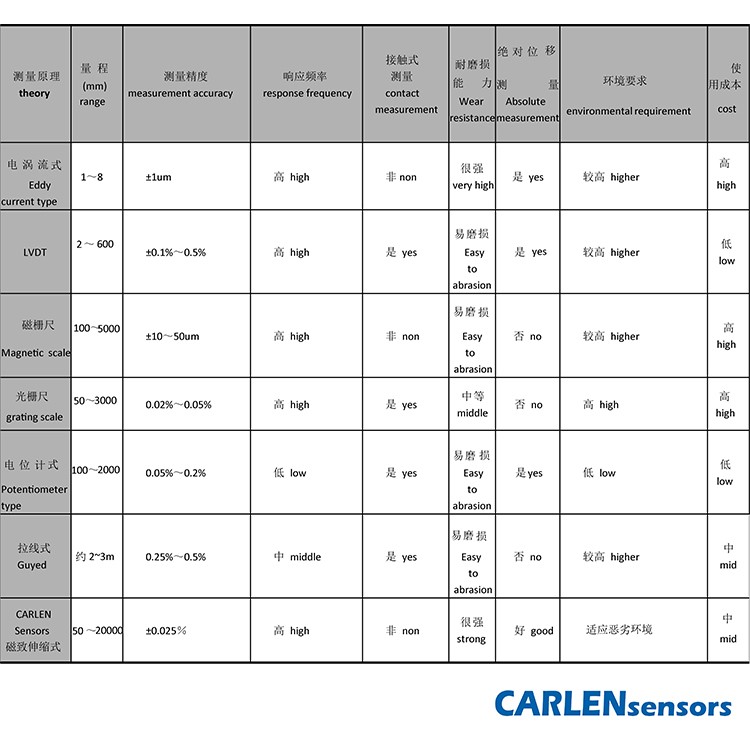

相比較其他類別傳感器：

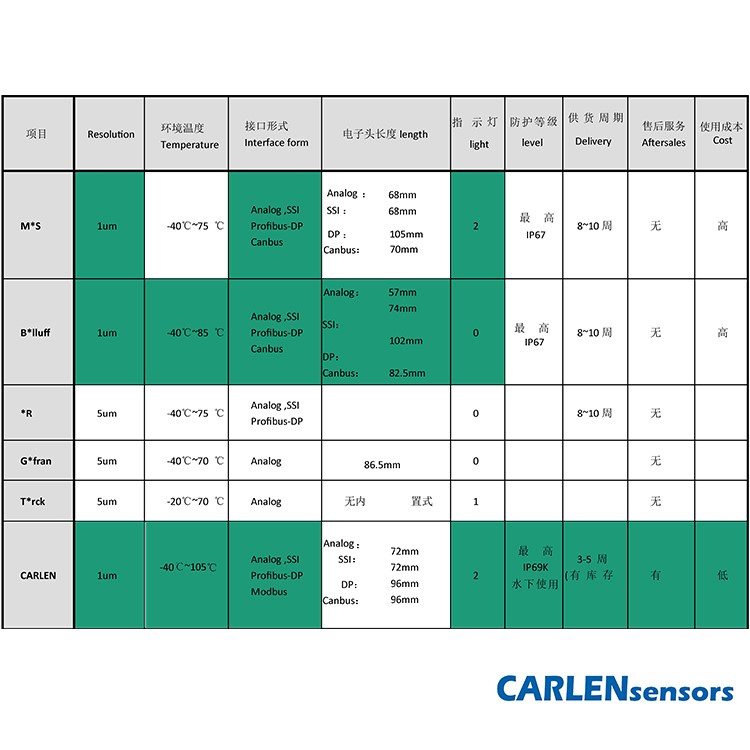

相較于同類產品卡倫CARLEN產品有著更加貼合鋼鐵應用環境的優勢：

卡倫CARLEN磁致伸縮位移傳感器具有了天然的優勢，相比其他類別的傳感器，不僅僅是高的分辨率和高的精度，還有更大的測量量程以及良好的適應惡劣環境，并有較長的使用壽命。

相比同類產品：卡倫CARLEN磁致伸縮位移傳感器有更大的溫度耐受范圍，更高的精度，以及更多的接口輸出；在防護方面，CARLEN Sensors采用全球先進的波導絲傳輸技術及軍工級別的電子艙密封工藝，所以嚴格密封等級是卡倫CARLEN磁致伸縮位移傳感器的又一大特色。

考慮到使用成本和使用壽命，以及穩定的工作能力，嚴密的防護加上先進的傳輸技術，卡倫CARLEN磁致伸縮位移傳感器在同類產品中又是出類拔萃的。

實際上，卡倫CARLEN磁致伸縮位移傳感器已經在想當多的應用環境中使用，特別是針對步進式加熱爐這樣對精度，量程，分辨率，使用壽命，成本方面要求如此高的應用環境。

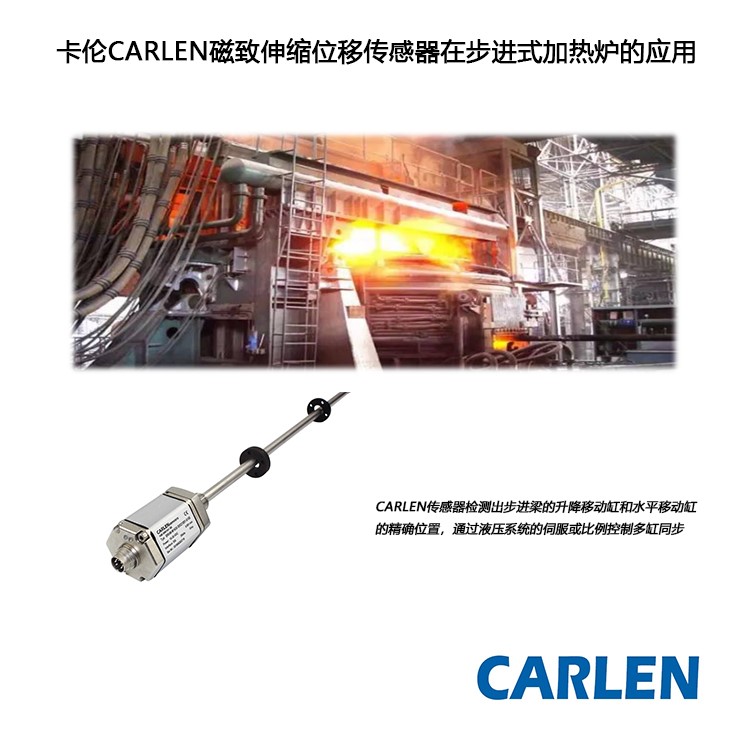

CARLEN傳感器檢測出步進梁的升降移動缸和水平移動缸的精確位置，通過液壓系統的伺服或比例控制多缸同步。

在步進式加熱爐的應用中，不難看出卡倫CARLEN磁致伸縮位移傳感器具有著眾多優點，另外卡倫CARLEN磁致伸縮位移傳感器還有著一下優點：

1、無可比擬的環境適應性 Enironmental adaptation

A、不銹鋼管外殼，精密焊接處理，耐壓、防塵、抗污

B、耐壓圓管外殼可達34MPa（長期）/69MPa（峰值）

C、電氣防護等級達到IP65、IP67、IP68（定制）

D、工作環境溫度范圍可達 －40℃～＋105℃

2、實時可靠的絕對位置測量 real time, reliable Absolute Position

A、極小更新時間，500mm以下＜0.5ms（2000Hz）

B、非接觸式測量，永不磨損，檢測精度始終如新

C、絕對位移測量，不受掉電影響，替代旋轉編碼器

D、獨特的檢測方式，幾乎不受熱脹冷縮影響

E、核心部件經過耐久性測試、沖擊測試、振動測試

3、豐富多樣的電氣接口類型 affluent type of electrical interface

A、模擬量輸出：4~20mA和0~10VDC

B、SSI輸出：24位、25位和26位，二進制或格雷碼

C、Profibus總線：完善的gsd文件，可自由組態

D、Canbus總線：可直接與計算機PCI卡連接

E、Modbus總線：RS485/232轉換器與計算機直連

4、易拆易用的通用安裝方式Simple and convenient installation

A、內置式采用M18×1.5國標螺紋安裝

B、外置式采用鋁型材導軌形式，對應開口磁環或滑塊

C、航空插頭型號與同類產品兼容，并有相同的線序

D、更換時可僅替換電子頭部分，毋須拆卸耐壓測桿

5、友好高效的人機界面 friendly human-computer interface

A、LED燈，實時狀態顯示

B、特有便攜式診斷儀，可方便判斷傳感器狀態

C、手持式編程器，可任意設置量程內某點為任意值

6、全面智能的安全措施 intelligent security measures可靠的絕對位置測量 real time, reliable Absolute Position

A、內置光電隔離,有效防止共地干擾、靜電干擾

B、自恢復式保護功能，可同時保護控制器和傳感器

C、提供反極性30V、超壓36V保護
