磁柵尺和光柵尺哪個好？有什么區別？

文章來源：http://www.131aaa.com/  發布時間：2019/04/08    點擊數： 　　磁柵尺和光柵尺有什么不一樣的地方？磁柵尺和光柵尺哪個好？有什么區別？快來一起看下吧。

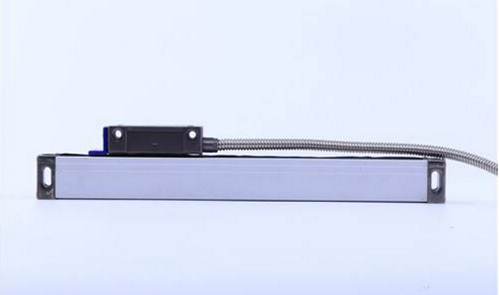

　　光柵尺

　　利用光的干涉和衍射原理制作而成的傳感器。當兩塊柵距相同的光柵疊放在一起，同時讓線紋構成一微小角度，這時在平行光照射下，與刻線垂直方向上就能看到對稱分布的明暗相間的條紋，稱為莫爾條紋，因此莫爾條紋是光的衍射和干涉作用的總效果。當光柵移動一個小柵距時，莫爾條紋隨之移動一個條紋間距，這樣，我們測量莫爾條紋的寬度就比測量光柵線紋寬度容易的多。此外，由于每條莫爾條紋都是由許多光柵線紋的交點組成，當線紋中有一條線紋有誤差時（間距不等或傾斜），這條有誤差的線紋和另一光柵線紋的交點位置將產生變化。但是，一條莫爾條紋是由許多光柵線紋交點組成，因此，一個線紋交點位置的變化，對于一條莫爾條紋來講其影響就非常小了，所以莫爾條紋可以起到放大和平均的作用。
　　磁柵尺

　　利用磁極的原理制作而成的傳感器。基尺是被均勻磁化的鋼帶。S和N極均勻間隔排列在鋼帶上，通過讀數頭讀取S，N極的變化來記數。

　　光柵尺受溫度影響較大，一般使用環境在40攝士度以下。敞開式磁柵尺容易受磁場影響，封閉式磁柵尺則無此困擾，但成本較高。

　　磁柵尺是磁柵數顯系統的基準元件。顯然，波長就是磁柵尺的長度計量單位。任一被測長度都可用與其對應的若干磁柵波長之和來表示。

　　磁柵尺的尺體可由滿足一定要求的硬磁合金制成。也可由表面鍍上一層硬磁合金的磁性材料制成。對制成磁柵尺的硬磁合金磁性材料的性能應有如下要求：

　　1）良好的磁性能材料應具有較大的剩磁和矯頑力，即材料的磁滯回線應較胖大。

　　2）良好的磁均勻性材料的磁性能越均勻越好，以保證錄磁后的剩磁幅值相等，否則將影響磁柵的精度。

　　3）良好的磁穩定性材料錄磁后的剩磁強度應不會有隨著時間的延伸而很快減弱的

　　4）良好的力學性能材料應具有較高的機械強度、硬度和耐磨度，易于機械加工及不易受外界溫度和濕度變化。

　　5）一定的頻率特性能保證在一定的剩磁強度的要求下錄上所需頻率（波長）的磁波。

　　常用的硬磁合金是Cu-Ni-Fe合金或Fe-Cr-Co合金；常用的磁性鍍層的成分是Ni、Co、P。
　　光柵改造與磁柵的區別

　　光柵尺以精度見長，量程在長度0---3米范圍性價比有明顯優勢，應用如金屬切削機床、線切割、電火花、測量光學投影儀等等。因光柵尺生產工藝的原因，若測量長度超過5米，生產制造將很困難（兩塊玻璃尺要45°斜角對接以增加長度，用于玻璃尺鍍鉻機空間有限），價格會很貴。同等情況下進口光柵對工作環境的要求很高。

　　磁柵尺以耐水耐油污耐粉塵耐震動性見長，長度在2米以上性價比優勢愈加明顯，并且長度越長優勢越明顯。磁柵尺的量程可達30米。在大型金屬切削機床如大的鏜床、銑床，水下測量，木材石材加工機床（工作環境粉塵很重），金屬板材壓軋?jiān)O(shè)備（大型成套設備）等應用方面有明顯優勢。

　　光柵尺是由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取并獲得信號的一類傳感器，主要用來測量位移或角度。

　　傳統的光柵尺碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性及精度可以達到普通標準、一般要求，但容易碎。金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃碼盤差一個數量級。塑料碼盤是經濟型的，其成本低，精度和耐高溫達不到高要求。
