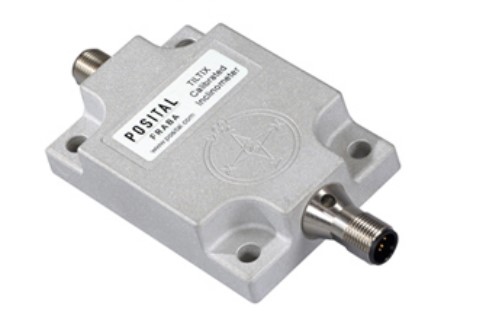

400 - 880 - 3995當前位置：首頁 < 產品中心 < 傾角傳感器 < 動態傾角傳感器 < 進口角度傳感器
Download
|
進口角度傳感器產品應用
工業：冶金，吊車吊架，收割機，起重機，鋪路機等。
火車：高速列車轉向架和客車車廂的傾斜測量
海事：縱傾和橫滾控制，油輪控制，天線位置控制。角度傳感器（又名傾角傳感器）是用來檢測角度的。它的身體中有一個孔，可以配合樂高的軸。當連結到RCX上時，軸每轉過1/16圈，角度傳感器就會計數一次。往一個方向轉動時，計數增加，轉動方向改變時，計數減少。計數與角度傳感器的初始位置有關。當初始化角度傳感器時，它的計數值被設置為0，如果需要，你可以用編程把它重新復位。
產品描述
角度傳感器采用 MEMS 工藝將納米磁集束薄膜材料與差動陣列磁敏感元件一體化設計， 非接觸感應旋轉磁場的變化。系統集成微處理器（micro-computer）與電流變送器及多種保護電路，通過 DSP 處理， 對線性度修正、溫度補償、依量程輸出信號標準化、數字濾波、 零點設置、多段不同斜率設置的可編程智能控制, 實現 0～360° 范圍;
進口角度傳感器：具有無觸點、長壽命、高分辨、低溫漂、優線性、精復位、高頻響、多保護、抗干擾、耐振抗沖、適用水、 油、 氣、 振動、 沖擊等多種惡劣工業環境， 為較佳性價比的理想角度傳感器。亦為觸點式角度傳感器（如導電塑料電位器）更新?lián)Q代的最佳產品。
性能參數：
使用范圍 雙軸方向位置和水平測量
測量范圍 ± 80°
絕對精度 ±0.10° (within +/-60° range)
分辨率 0.01°
電氣數據
電源電壓 10 – 30 VDC
功耗 ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC
EMC:發射干擾 DIN EN 61000-6-4
EMC:抗干擾 DIN EN 61000-6-2
反極性保護 是
短路保護 是
MTTF 350 years @ 40 °C
環境規格
工作溫度 -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)
存儲溫度 -40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移 0.004°/ K
外殼防護等級 IP66/IP67
耐沖擊性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
耐振動性 1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
機械數據
外殼材料 纖維增強型PBT （聚對苯二甲酸丁二醇酯）
灌封材料 PUR電纜(聚氨酯材料)
重量 240 g (0.53 lb)
接口
接口 J1939
建立時間 150 ms
輸出驅動器 Desc
傳輸速率 125K波特，250K波特，500K波特
初始數據傳輸速率 250K波特
默認的節點ID C0h
Default PGN PGN 65283 (俯仰角, 翻轉角)
電氣連接
連接類型 電纜 2 m
連接器 Cable 2 m
電纜長度 2 m [79"]
導線截面 0.14 mm2 / AWG 26
材料 / 類型 PVC
電纜直徑 6 mm (0.24 in)
最小彎曲半徑 46 mm (1.81") 固定, 61 mm (2.4") 彎曲
產品壽命周期信息
產品壽命周期信息 新產品
電氣連接
Approval CE + cULus
