Posital測速編碼器 BISS接口

       Posital測速編碼器 BISS接口（雙工/串行/同步）協議是一種控制器與傳感器或執行器間開源、串行的安全通訊協議。BISS協議適用于底層傳感器/執行器通信，并應用在要求傳輸速率、安全、靈活性以及最小化施工量的應用場合中。

雙工數據通信

       ? 串行同步、連續數據通信

 兩組單向時鐘與數據信號

       ? 高循環通訊率 (RS422最高達10MHz, LVDS最高達100MHz)

       ? 針對高速數據傳輸?shù)木€路延遲補償

       ? 針對從站數據生成請求處理時間

       ? 安全功能：CRC校驗、數據、警告

執行器

        ? 通過MO線纜(主站-從站)控制執行器

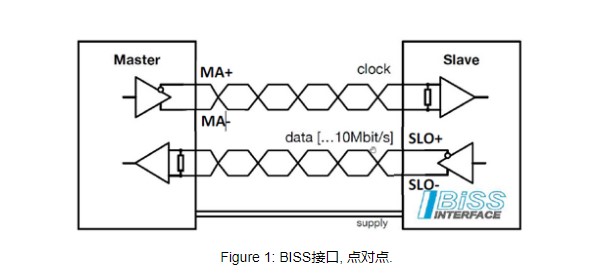

       Posital測速編碼器 BISS接口通過兩組單向線路同步、連續和循環運行。此外，作為BiSS的主要功能，BiSS還可以連續雙向通信（BiSS是BiSS C的同義詞；C=連續）。典型的PLC/驅動器（BISS主站）與編碼器(BISS從站)結構。

       位置信息通過電纜從右側的BiSS從站發送到左側的BiSS主站。標準驅動器包含塊“BiSS主站”和“RS-422總線收發器”，而編碼器包含塊“BiSS從站”和“RS-422總線收發器”。 生成位置字?jǐn)?shù)據的傳感器可以是單個芯片解決方案或一組單獨的編碼器IC。位置數據、狀態和CRC校驗值在BiSS主站控制器中進行處理。

數字傳感器與執行器的接口

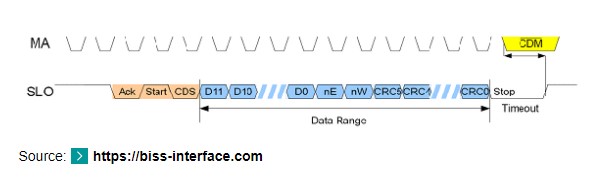

       BiSS接口線信號位于時鐘線MA和數據返回線SLO上。

Posital BiSS-LINE接口

       BiSS-LINE使用BiSS核心的定義和硬件設備，但將通信映射到RS485半雙工線路上。BiSS-LINE協議可支持2線或4線制設置。雙線制將通信和電源組合在一對雙絞線上。BiSS-LINE提供多設備功能和前向糾錯機制（FEC）。

Posital BiSS SAFETY接口

       Posial BiSS SAFETY和BiSS接口現在可以完全覆蓋針對SIL3的關鍵性的安全應用。安全通信等級“BiSS SAFETY”由TüV萊茵認證，符合DIN EN 61784-3:2011中規定的要求，并根據IEC61508:2010，可應用于SIL3以下的安全應用中。
